Une prise XLR mal choisie peut provoquer du bruit, une incompatibilité mécanique ou une interruption du signal. Si vous préparez une installation audio, vous devez distinguer les fiches, les embases, les versions mâles et femelles, ainsi que les différents brochages. Pour partir sur une base fiable, consultez également nos câbles et connectiques audio, adaptés aux besoins courants de la sonorisation professionnelle.
En France, les prises XLR restent très présentes dans les microphones, les consoles, les boîtiers de scène et les systèmes d’annonces. Leur intérêt repose sur une liaison équilibrée, une bonne résistance mécanique et un verrouillage qui limite les déconnexions. Un chapitre consacré au branchement rappelle aussi l’importance du câblage, du respect des phases et de l’éloignement des sources électriques perturbatrices.
À quoi servent les prises XLR ?
Une prise XLR est un connecteur circulaire conçu pour relier des équipements audio. Le modèle le plus courant comporte trois broches. Vous le retrouvez notamment entre un microphone et une console, une table de mixage et une interface audio, ou encore une sortie de console et un amplificateur.
Dans un câblage audio XLR à trois broches, la broche 1 correspond généralement à la masse ou au blindage. La broche 2 transporte le point chaud, tandis que la broche 3 transporte le point froid. Les deux conducteurs de signal permettent de transmettre une information audio de polarité opposée.
Le connecteur ne sert donc pas uniquement à maintenir un câble en place. Il participe à une chaîne de transmission conçue pour limiter les interférences. Le verrouillage mécanique apporte aussi une sécurité appréciable lorsque vous utilisez du matériel sur scène, dans un studio ou dans une installation fixe.
Pourquoi la liaison symétrique change-t-elle le résultat ?
La liaison symétrique utilise deux conducteurs pour le signal et un blindage. Le récepteur compare les deux signaux et réduit les perturbations captées de manière similaire par chacun. Cette conception devient particulièrement utile lorsque les câbles parcourent plusieurs mètres ou passent près d’alimentations électriques.
Vous devez toutefois distinguer le connecteur et le circuit. Une prise XLR peut recevoir un câblage différent selon l’équipement utilisé. La seule présence d’une fiche XLR ne garantit donc pas, à elle seule, une transmission symétrique ou un niveau de signal précis.
Un guide de câblage publié par un fabricant audio professionnel présente d’ailleurs des liaisons XLR et jack selon les fonctions d’entrée et de sortie. Cela rappelle une règle importante : vous devez vérifier le manuel de chaque appareil avant de remplacer une fiche ou de modifier un câble.
Comment distinguez-vous fiche, embase, mâle et femelle ?
La fiche est généralement montée à l’extrémité d’un câble. L’embase, aussi appelée prise châssis, s’installe sur un appareil, un panneau, une baie ou un pupitre. Vous pouvez aussi rencontrer des connecteurs destinés à un montage sur câble, avec une coque et un serre-câble intégrés.

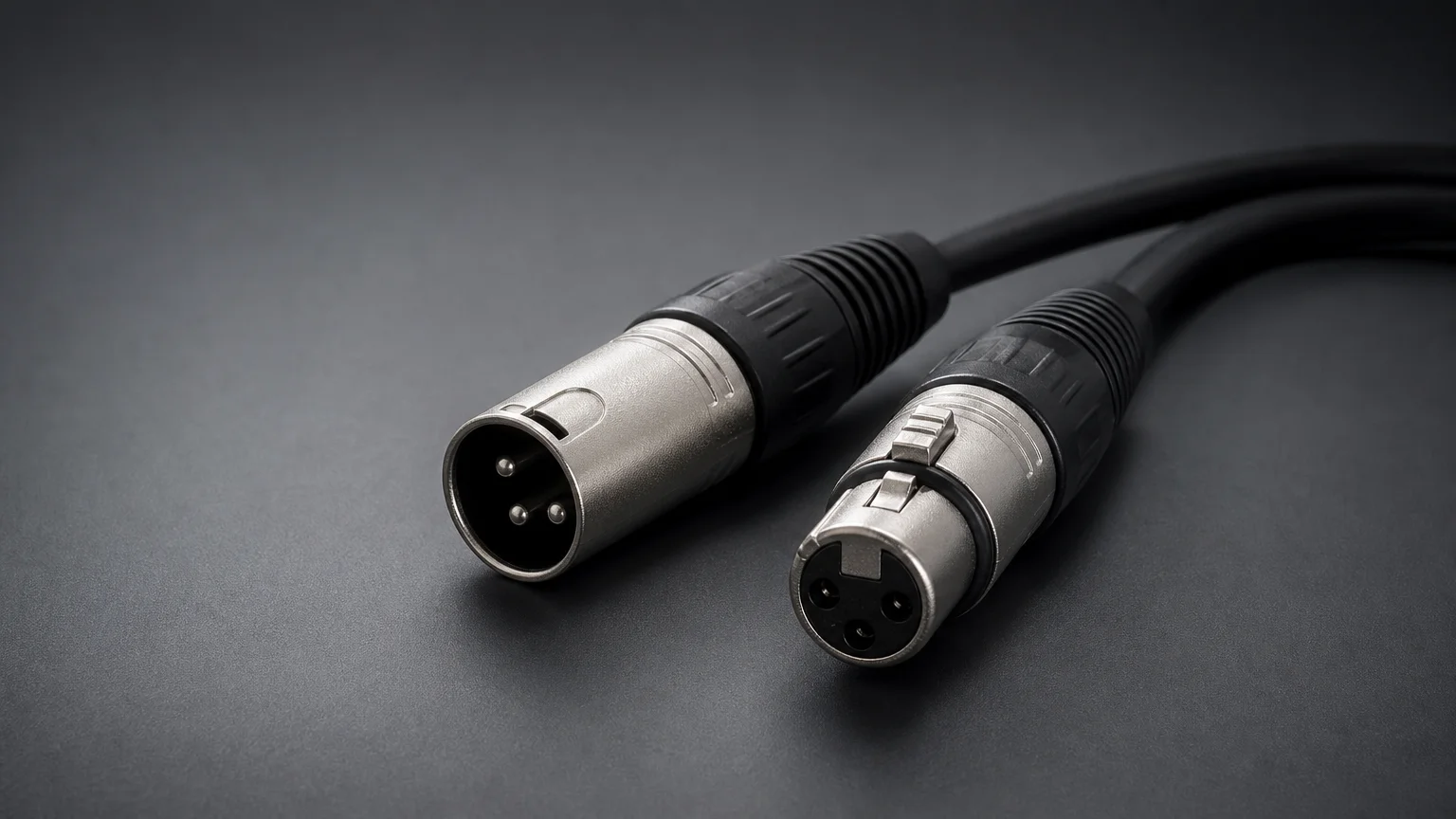

La fiche XLR mâle possède des broches saillantes. La fiche ou l’embase femelle possède des contacts creux. Dans de nombreuses configurations audio, le microphone présente une sortie mâle et la console une entrée femelle. Cette organisation facilite le cheminement habituel du signal, mais elle ne suffit pas à déterminer la fonction électrique.
Pour éviter une erreur, vous devez contrôler trois éléments en même temps : la forme du connecteur, son montage et son brochage. Si vous équipez un microphone ou un poste d’annonce, nos micros professionnels vous permettent de comparer les usages, les formats et les besoins de prise de parole avant de sélectionner vos accessoires.

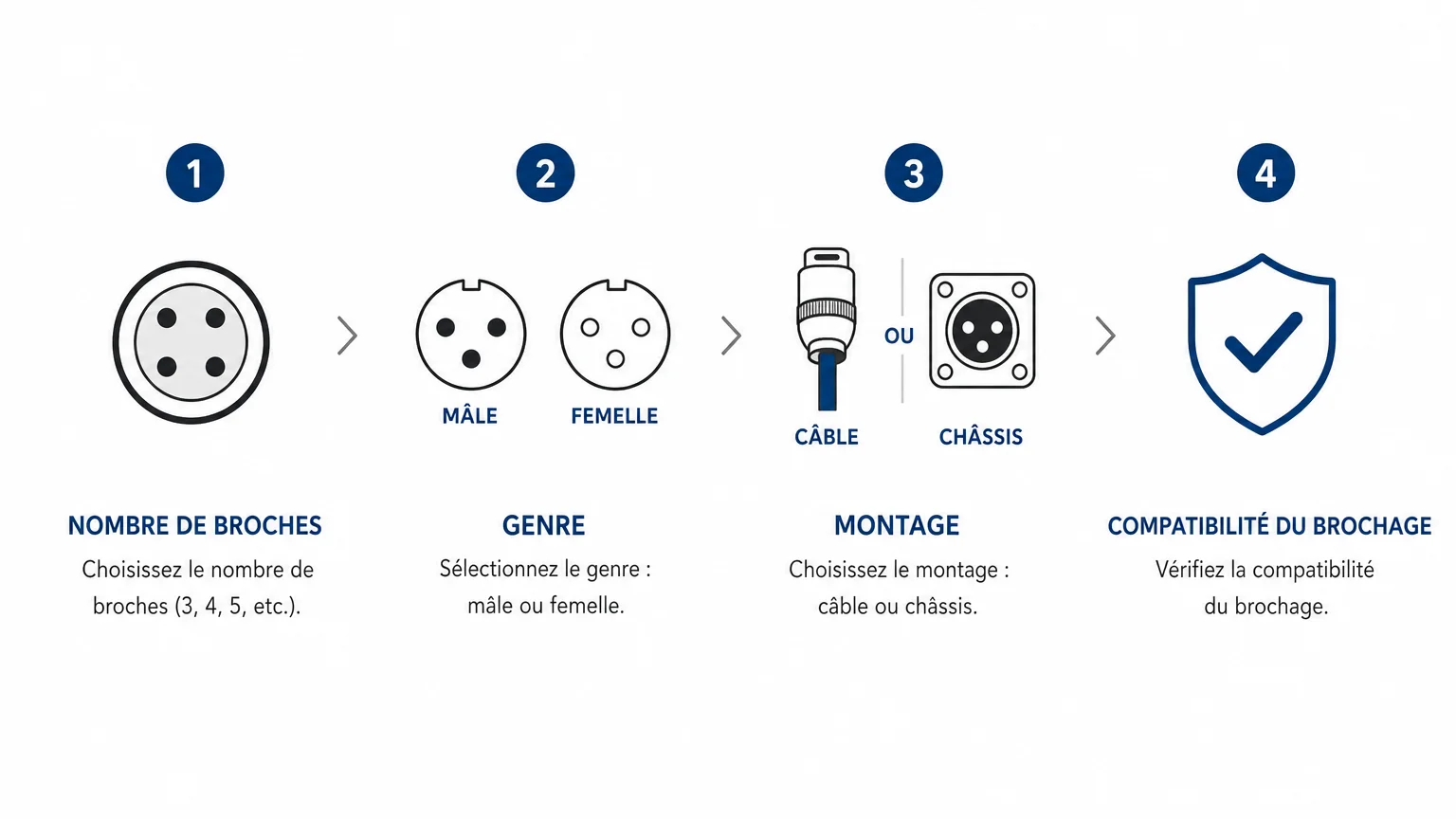

Comment choisissez-vous vos prises XLR ?
Commencez par identifier la fonction exacte du connecteur. Une prise XLR destinée à un microphone ne répond pas forcément aux mêmes contraintes qu’une embase installée sur une enceinte, une console ou un pupitre d’appel.
- Nombre de broches : le modèle à trois broches convient à la majorité des liaisons audio analogiques courantes.
- Genre du connecteur : vérifiez si vous devez raccorder une fiche mâle à une embase femelle, ou l’inverse.
- Montage : choisissez une version pour câble, panneau, châssis ou rack selon votre installation.
- Brochage : contrôlez la correspondance des contacts avant toute soudure ou adaptation.
- Robustesse : examinez le verrouillage, le serre-câble, la coque et la résistance aux manipulations répétées.
Vous devez aussi tenir compte de l’environnement. Une installation fixe privilégie la stabilité, la facilité de maintenance et l’intégration visuelle. Pour une utilisation mobile, la résistance aux tractions, aux torsions et aux montages fréquents devient prioritaire.
Si vous reliez une prise XLR à un microphone filaire, la cohérence entre le microphone, le câble et l’entrée de la console reste essentielle. Pour approfondir ce choix, consultez notre guide du micro filaire, qui vous aide à relier le type de microphone à l’usage prévu.
Quel câblage et quel brochage vérifiez-vous ?
Avant de brancher votre matériel, observez les repères présents sur le connecteur ou dans la documentation. Pour un XLR audio standard à trois broches, vous retrouverez généralement la masse sur la broche 1, le point chaud sur la broche 2 et le point froid sur la broche 3.
Cette convention doit rester identique aux deux extrémités du câble. Une inversion entre les broches 2 et 3 peut créer un problème de phase. Dans une installation comportant plusieurs microphones ou enceintes, ce défaut peut réduire la cohérence sonore et affaiblir certaines fréquences.
Vous devez également vérifier la continuité électrique avec un multimètre lorsque vous fabriquez ou réparez un câble. Contrôlez chaque conducteur séparément, puis assurez-vous qu’aucun contact ne crée de court-circuit avec le blindage. Une soudure propre et un serre-câble correctement fixé limitent les pannes liées aux tractions.
Les prises XLR peuvent aussi transporter une alimentation destinée à certains microphones. Une fiche technique publiée en 2025 pour un équipement de diffusion indique, par exemple, des entrées XLR analogiques avec alimentation fantôme sélectionnable à 10 V ou 48 V. Vous devez donc activer cette fonction uniquement lorsque le microphone et l’appareil la prennent en charge.
Où les utilisez-vous dans une installation professionnelle ?

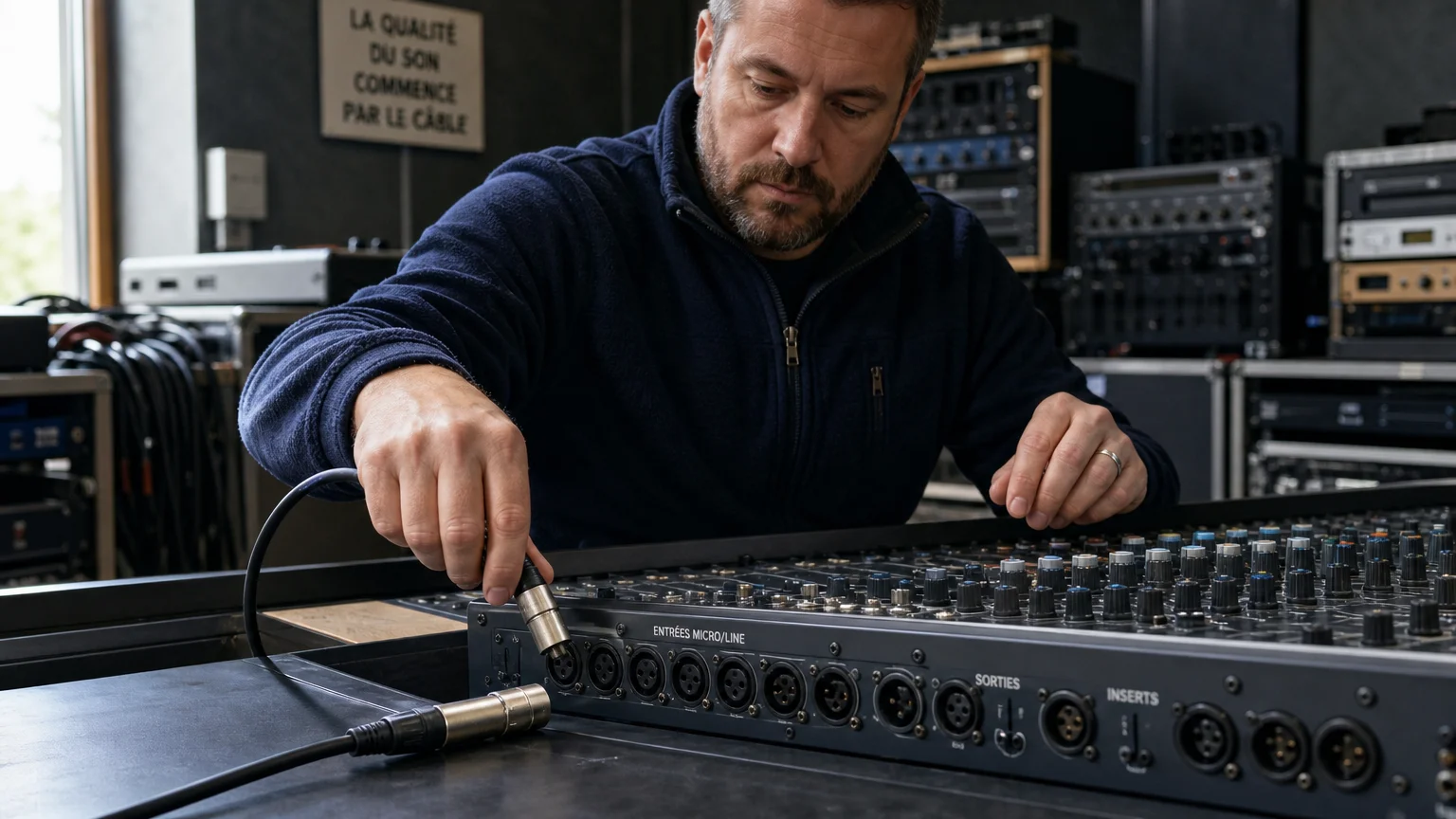

Vous pouvez utiliser des prises XLR dans un studio, sur une scène, dans une salle de réunion ou dans un système de sonorisation Public Address. Elles conviennent aux liaisons entre microphones, consoles, boîtiers de direct, processeurs, amplificateurs et certains lecteurs professionnels.
Dans un commerce ou un établissement recevant du public, elles facilitent le raccordement d’un microphone d’annonce, d’un pupitre d’appel ou d’une source audio située à distance. Vous gagnez en fiabilité lorsque le connecteur reste verrouillé et que le câblage suit un chemin séparé des alimentations secteur.
Pour une installation de musique d’ambiance, vous devez toutefois distinguer le rôle du connecteur et celui du système de diffusion. Une prise XLR relie les équipements, mais elle ne remplace ni l’amplification, ni le réglage des niveaux, ni le choix d’enceintes adapté au lieu.
Dans les entreprises françaises, les salles polyvalentes, commerces, restaurants et collectivités utilisent souvent plusieurs types de liaisons audio. Vous devez donc documenter chaque connexion, identifier les câbles et conserver les schémas de brochage pour simplifier les interventions futures.
Que devez-vous retenir sur les prises XLR ?
Pour choisir une prise XLR, ne vous arrêtez pas à son apparence. Vérifiez le nombre de broches, le genre mâle ou femelle, le montage, le brochage, le niveau de signal et les fonctions prises en charge par votre matériel. Une installation fiable repose sur la compatibilité de toute la chaîne, du microphone jusqu’à l’amplificateur, avec un câblage propre et correctement repéré.
Passez à l'action avec TLSA
Lorsque vous préparez une installation d’annonce, la prise XLR doit s’intégrer dans un ensemble cohérent. Vous devez choisir un microphone adapté, prévoir un câblage fiable et vérifier la compatibilité avec votre système de diffusion. Chez TLSA, nous vous accompagnons dans vos projets de sonorisation professionnelle pour les commerces, entreprises et collectivités.
Pour une prise de parole claire dans un espace d’accueil, vous pouvez consulter notre pupitre microphone avec prise XLR. Cette solution s’intègre dans une installation destinée aux annonces vocales et complète votre réflexion sur les connecteurs, les microphones et la diffusion sonore.
Questions fréquentes
À quoi sert une prise XLR ?
Une prise XLR relie généralement des équipements audio professionnels, comme un microphone, une console ou un amplificateur. Elle apporte une connexion robuste et verrouillée, souvent adaptée aux liaisons symétriques.
Quelle différence existe-t-il entre une prise XLR mâle et femelle ?
Le connecteur mâle possède des broches saillantes, tandis que le connecteur femelle reçoit ces broches dans des contacts protégés. Vous devez vérifier leur complémentarité avant de choisir une fiche ou une embase.
Une prise XLR est-elle toujours symétrique ?
Non, la forme du connecteur ne suffit pas à garantir le type de circuit. Vous devez consulter le brochage et la documentation de l’appareil pour confirmer la transmission symétrique.
Pouvez-vous utiliser une prise XLR avec un microphone filaire ?
Oui, de nombreux microphones filaires professionnels utilisent une sortie XLR. Vous devez toutefois vérifier le type d’entrée, le câblage et l’éventuelle alimentation fantôme avant le branchement.
Comment réduisez-vous les parasites dans un câble XLR ?
Vous devez utiliser un câble correctement blindé, respecter le brochage et éloigner le signal des alimentations secteur. Évitez également les câbles endommagés et contrôlez les soudures lorsque vous constatez un bruit intermittent.
